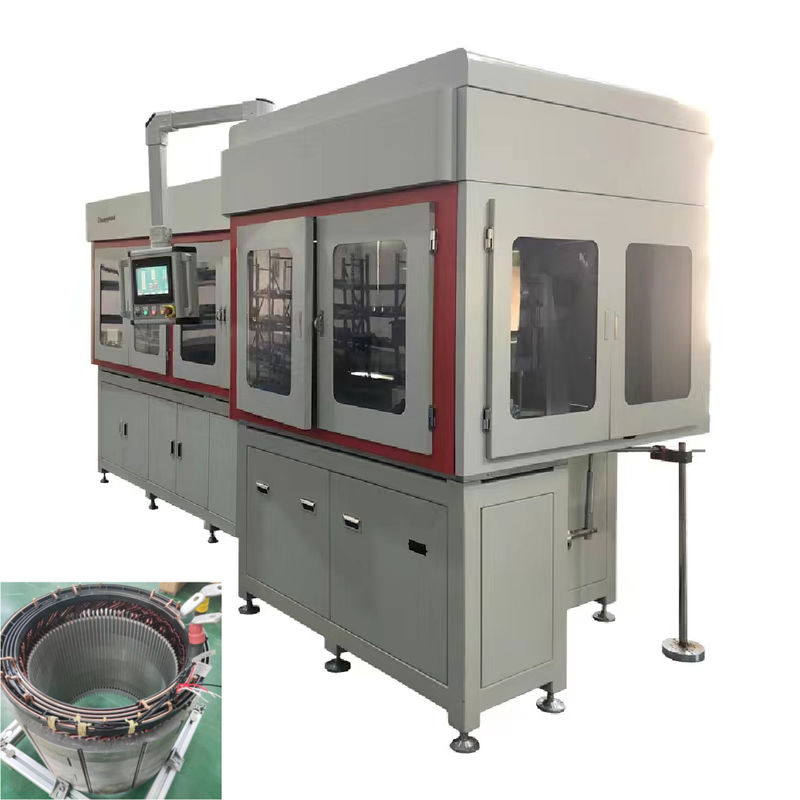

370 мм плоская проволока Автоматический статор штифтовая намотка Машина сборка линия пользовательская
1Описание: - Что? - Что?
ВПолностью автоматизированная машина для намотки штифтовпредназначен для высокопроизводительных электродвигателей,эта машина имеет передовой ПЛК управления и удобный пользователю интерфейс сенсорного экрана, обеспечивая бесперебойную работу и мониторинг в реальном времени.
- Что? - Что?ВПолностью автоматизированная машина для намотки штифтовс передовой технологией резки серво-камеры и опциональной технологией лазерного удаления краски, эта машина достигает превосходной точности в пределах ± 0,10 мм.С пропускной способностью 900-1200 шт. в час и совместимостью с размерами проводов от 1.0 до 5.0 мм, он отвечает строгим требованиям современных линий сборки электродвигателей.повышение производительности и согласованности в производстве статоров.
2Спецификации машины:
| Имя машины |
Полностью автоматизированная машина для намотки штифтов |
| Размер статора |
370 мм |
| Область применения |
Стататор для легких шахтёров |
| Режим работы |
Автоматизация |
| Уровень автоматизации |
Полностью автоматизированный |
| Система управления |
Программа ПЛК |
| Точность удержания давления |
00,1% |
| Способ обмотки |
Намотка штифтом |
| Конфигурация |
Разрешено |
| Производственная мощность в час |
(900-1200) штук |
|
Точность длины провода
|
± 0,10 мм |
|
Точность длины удаления краски
|
± 0,10 мм
|
|
Испытание высокого напряжения после 3D-образования
|
Выше 2000 В
|
| Применимая спецификация плоской проволоки |
(1.0-5.0) Мм |
| Применимая спецификация длины обмотки |
(300-950) мм |
| Давление воздуха |
00,4-0,7 МПа |
| Напряжение |
380 В |
| Сила |
7.5 кВт |
| Основная структура |
Включает механизмы разворачивания, выпрямления, удаления краски, дебурирования, рисунка, резки, формования и обмотки. |
| Автоматическое развязывание |
Оборудована четырьмя комплектами механизмов выпрямления для обеспечения консистенции медного провода. |
| Процесс удаления краски |
Необязательные процессы включают резку ножом для удаления краски и лазерное сканирование для удаления краски. |
| Автоматическая замена и разгрузка форм |
Способен автоматически менять формы и автоматически разгружать. |
3Статор.Спецификации:
| Внешний диаметр изделия |
Листы из плоской проволоки |
Высота статора |
| 370 мм |
8 слоев |
226 мм |
4Преимущества:
-
Весь процесс обмотки проволоки полностью автоматизирован, требуя минимального ручного вмешательства, что значительно повышает эффективность производства.
-
Оснащенная системой сервоуправления и точными механическими компонентами, полностью автоматизированная машина для намотки шнурков может точно формировать плоскую проволоку в необходимые формы и размеры,обеспечение согласованности продукции.
-
Обработка производится строго по заранее установленным параметрам, эффективно избегая отклонений качества, вызванных человеческими факторами, тем самым обеспечивая стабильное и надежное качество каждой партии продукции.
-
Полностью автоматизированная машина для намотки пряди быстро завершает процесс намотки проволоки, значительно сокращая производственные циклы и может удовлетворять требованиям массового производства.
-
Легко адаптируется к различным спецификациям и моделям намотки проволоки с плоским проволокой путем регулирования параметров и изменения форм, демонстрируя сильную универсальность.
-
Полностью автоматизированная машина для намотки шприца имеет интуитивно понятный интеллектуальный интерфейс и простые процедуры работы, упрощая обучение оператора и уменьшая сложность работы. - Что? - Что?
5Профиль производственной линии:
Линия статоров двигателей Champyound широко используется для производства многих типов статоров двигателей и состоит из нескольких машин, таких как машины для формирования проволоки, прессовые машины, машины для расширения,машины для скручивания головКаждая машина в статорной линии является независимой и может быть также подключена к конвейеру.
6Профиль OEM/ODM:
Чемпионат - это профессиональная и динамичная команда, состоящая из опытных инженеров и квалифицированных специалистов.и обширная сеть обслуживания, мы стремимся предоставить наиболее оптимальные решения для производства моторов с плоской проволокой нашим клиентам.
7Профиль НИОКР:
Champyound предлагает широкий спектр технического консультирования и проектных услуг под ключ для производства плоских проволочных двигателей.профессиональная команда и надежное качествоНаши услуги варьируются от расчета стоимости двигателя, технологий производства и обучения персонала до завершения проектов под ключ.
8О Чемпионате:
Расположенный в Сучжоу, оживленном промышленном и коммерческом центре в дельте реки Янцзы, Champyound специализируется на исследованиях и разработках, производстве и продаже машин с плоским проводом.Наши машины, изготовленные в Сучжоу, в основном предназначены для производства моторов с плоской проволокой., которые широко используются в таких приложениях, как двигатели бытовой техники, промышленные двигатели, двигатели компрессоров, двигатели переменного тока, сервомоторы и генераторы и т. д.
